在大型有機(jī)肥、生物有機(jī)肥生產(chǎn)線中，轉(zhuǎn)鼓造粒機(jī)是濕法團(tuán)聚造粒的核心主機(jī)，依靠滾筒翻滾團(tuán)聚成型，單機(jī)產(chǎn)能大、可連續(xù)化生產(chǎn)，也是很多規(guī)模化有機(jī)肥廠優(yōu)先選用的造粒設(shè)備。不少新手分不清轉(zhuǎn)鼓濕法造粒和平模擠壓造粒的差異，調(diào)試時經(jīng)常出現(xiàn)成球差、粘筒、顆粒大小不均等問題，讀懂它的工作原理與完整濕法流程，才能穩(wěn)定把控生產(chǎn)。
一、有機(jī)肥轉(zhuǎn)鼓造粒機(jī)核心工作原理

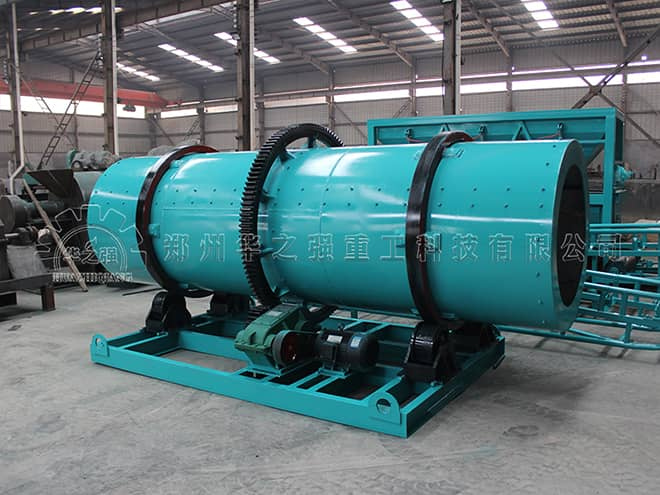

轉(zhuǎn)鼓造粒屬于濕法團(tuán)聚成球工藝，不靠模具擠壓，依靠液體表面張力、毛細(xì)作用力讓細(xì)粉互相粘結(jié)長大成球形顆粒。 設(shè)備主體由傾斜安裝的筒體、傳動托輪、大齒圈、內(nèi)部抄板、霧化噴淋系統(tǒng)、襯板組成，筒體一般低速旋轉(zhuǎn)，轉(zhuǎn)速多在 5–18r/min，進(jìn)料端位置偏高、出料端偏低，物料依靠傾角持續(xù)向出料端移動。
發(fā)酵腐熟后的粉狀有機(jī)肥原料從高端進(jìn)料口送入滾筒內(nèi)部，噴淋系統(tǒng)同步噴入清水、蒸汽或者粘結(jié)漿液；筒體旋轉(zhuǎn)時，抄板將物料不斷抄起、拋落、翻滾，在重力、離心力、摩擦力共同作用下持續(xù)滾動碰撞。細(xì)粉料以少量小晶核為中心，一層一層包裹附著，小顆粒慢慢長大，逐步形成圓潤的球形有機(jī)肥顆粒，最后從低端出料口排出筒體。
筒內(nèi)橡膠或者防腐襯板，作用是減少物料粘壁結(jié)疤，同時輔助物料提升，降低頻繁清筒的工作量。
重點區(qū)別：平模造粒是擠壓出料，顆粒為圓柱型；轉(zhuǎn)鼓濕法造粒是滾動團(tuán)聚，成品是圓球顆粒，二者成型邏輯完全不同。
轉(zhuǎn)鼓濕法造粒適宜含水率：30%～40%，區(qū)間比平模造粒更高；原料粉碎細(xì)度建議控制在 60–80 目，粉料越細(xì)，成球越圓潤、成球率越高。水分偏低很難粘結(jié)成球，粉料多；水分超標(biāo)極易粘筒、顆粒粘連成團(tuán)，返料大幅增加。通入蒸汽造粒可以提升料溫，在同等成球效果下降低造粒水分，減輕后續(xù)烘干機(jī)負(fù)荷，是大廠常用的調(diào)試方案。
二、有機(jī)肥轉(zhuǎn)鼓濕法造粒完整流程
整套濕法造粒不是單獨一臺滾筒，是一條連續(xù)工序，完整順序如下：
原料預(yù)處理工段畜禽糞便、菌渣、秸稈、腐殖土等原料先經(jīng)過充分發(fā)酵腐熟，再粉碎篩分，按照配方配比輸送至攪拌機(jī)混合均勻。粗纖維多的物料需要細(xì)粉碎，大塊雜質(zhì)、石子篩除干凈，避免劃傷襯板、影響成球。
進(jìn)料 + 筒內(nèi)加濕核化混合好的粉料勻速送入轉(zhuǎn)鼓造粒機(jī)進(jìn)料端，霧化噴頭同步加水 / 蒸汽。在滾筒前段，細(xì)粉在液體作用下先形成大量微小料核，也就是造粒的種子顆粒；返料里的合格小顆粒也可以一同回料作為母核，有效提升成球效率，常規(guī)返料比例 1:3~1:6。
顆粒長大滾圓工段（筒內(nèi)核心階段）物料持續(xù)翻滾向前移動，細(xì)小母核不斷吸附周邊細(xì)粉料，顆粒持續(xù)增大、表面被反復(fù)打磨變圓潤。滾筒傾角、轉(zhuǎn)速直接決定物料停留時間：傾角大走料快、顆粒偏??；傾角小停留久、顆粒容易偏大，生產(chǎn)中依靠這兩項參數(shù)調(diào)控粒徑。
造粒出料達(dá)到目標(biāo)粒徑的濕顆粒從轉(zhuǎn)鼓低端排出，剛出來的濕顆粒含水量高、質(zhì)地偏軟，不能直接裝袋，必須進(jìn)入后處理工序。
烘干工段濕顆粒送入滾筒烘干機(jī)，熱風(fēng)低溫烘干，把水分降到有機(jī)肥成品標(biāo)準(zhǔn)（20% 以內(nèi)，生物有機(jī)肥一般控制≤15%），提升顆粒強(qiáng)度，防止儲存粉化。
冷卻 + 篩分烘干后的高溫顆粒進(jìn)入冷卻機(jī)降溫，再進(jìn)入分級篩篩選。篩上大顆粒破碎后重新返回造粒；篩下細(xì)粉、碎料作為返料送回轉(zhuǎn)鼓再次造粒；中間 3–5mm 標(biāo)準(zhǔn)顆粒進(jìn)入下一道工序。
包膜、包裝需要防結(jié)塊的產(chǎn)品可添加包膜油、防結(jié)劑，包膜之后計量包裝入庫。
三、轉(zhuǎn)鼓濕法造粒常見故障與調(diào)試要點
? 顆粒圓潤、大小均勻、成球穩(wěn)定：含水率 32%–36%，粉料細(xì)度達(dá)標(biāo)，轉(zhuǎn)速、傾角匹配。 ? 粘筒、筒壁結(jié)厚料疤：水分過大、噴淋霧化差、原料粘性太高；可減少噴水量、通入蒸汽、添加秸稈粉降低粘性，定期清理筒壁積料。 ? 粉料多、很難成球、顆粒偏?。核植蛔?、粉料太粗、缺少母核；增加霧化給水，加大返料量。 ? 顆粒偏大、粘連結(jié)塊：停留時間太長、進(jìn)料量小、轉(zhuǎn)速偏低；適當(dāng)調(diào)大筒體傾角、提高轉(zhuǎn)速、加大進(jìn)料速度。 ? 成球率忽高忽低：給料斷續(xù)、供水不穩(wěn)定，建議配套調(diào)速喂料機(jī) + 恒壓霧化供水系統(tǒng)。
四、轉(zhuǎn)鼓濕法造粒工藝優(yōu)勢與適用場景
優(yōu)勢：單機(jī)處理量大、適合大規(guī)模有機(jī)肥生產(chǎn)線，連續(xù)自動化運行，人工消耗少；球形顆粒品相好，流動性強(qiáng)，施肥撒施順暢，市場認(rèn)可度高，生物菌肥、復(fù)混有機(jī)肥都適配。 局限：配套設(shè)備多，必須搭配烘干冷卻篩分，整套投入更高；筒體容易結(jié)疤，需要定期維護(hù)；不適合木屑、稻殼這類超高纖維、幾乎無粘性的原料。
適合年產(chǎn)量 5 萬噸以上有機(jī)肥工廠；小型養(yǎng)殖場、年產(chǎn) 1–3 萬噸小產(chǎn)線，優(yōu)先考慮圓盤造粒或者平模擠壓造粒，性價比更高。
總結(jié)
有機(jī)肥轉(zhuǎn)鼓造粒機(jī)依靠濕法團(tuán)聚原理，借助滾筒翻滾 + 液相粘結(jié)，讓粉狀有機(jī)肥逐步長成球形顆粒，最佳造粒含水率控制在 30%–40%。整套濕法流程包含原料粉碎混合、造粒、烘干、冷卻、篩分返料、包膜包裝，工序閉環(huán)，返料循環(huán)利用。 選型和調(diào)試時要結(jié)合原料纖維、粘性、產(chǎn)能需求綜合判斷，穩(wěn)定控制水分、細(xì)度、轉(zhuǎn)速、傾角四個核心參數(shù)，才能持續(xù)穩(wěn)定生產(chǎn)高品質(zhì)球狀有機(jī)肥顆粒。
